郑州市三环快速化北三环—中州大道立交南北延伸2016/03/31 10:58

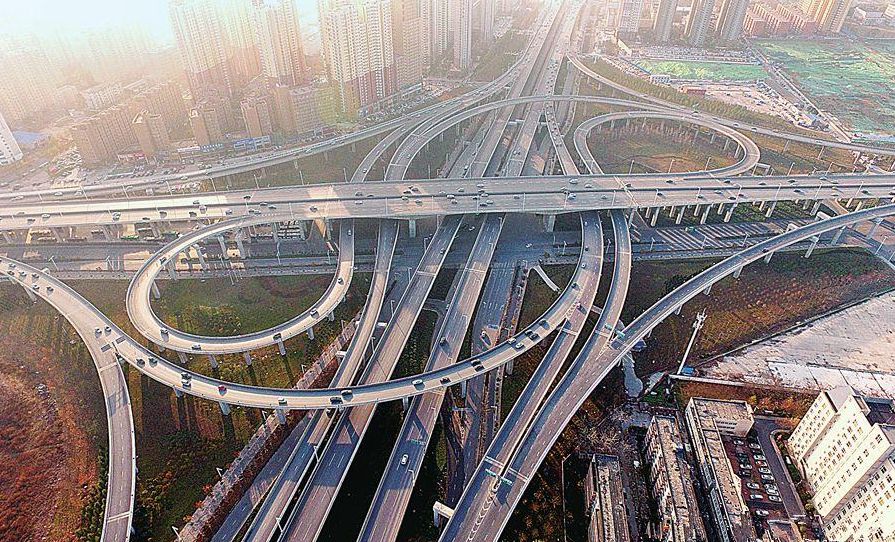

         中州大道立交南北延伸工程,标段内全长1118米,沿既有中州大道布设, 主线桥标准段采用双向8车道高架桥形式,设置立交匝道及上、下道与地面道路相连 。起点位于国基路以南 ,终点位于三全路南侧。
主线桥:
         1)1座主线桥,起讫里程:高架桥K4+110--- K5+228,桥长1118m。共11联预应力砼箱梁,跨径布设如下:31.5+32+31.5,40+57+40,3X35,33+35+33,40+57+40,31.4, 2X30,3X35,3X35,3X35,3X35预应力砼箱梁。主线桥箱梁梁高2.5米;顶宽32.3米,底宽24.7m,单箱六室,顶板厚220mm,底板厚220--400mm。
         2)2座匝道桥,桥总长270m。E匝道桥:EK0+122.542~EK0+392.542,桥长270m;F匝道桥:跨径布设:3X35,3X35,2X30预应力砼箱梁。FK0+059.776~FK0+329.776,桥长270m。跨径布设:2X30,3X35,3X35预应力砼箱梁。匝道桥梁梁高2.0米,底宽3.2m,单箱单室,顶底板厚220--400mm。
         标段内桥梁基础采用钻孔灌注桩,受力形式上为摩擦桩,桩径分别为1.2米,1.5米。桩基共计354根。承台厚度2.2--2.5米,主线桥墩采用双柱式桥墩;墩柱顺桥向尺寸2.2米,横桥向尺寸1.8米,顶部横桥向向外张开成花瓣状,用系梁予以连接。主线墩柱设置31根,主线辅助墩设置12根,辅道墩设置14根,共57根;桥台2个。

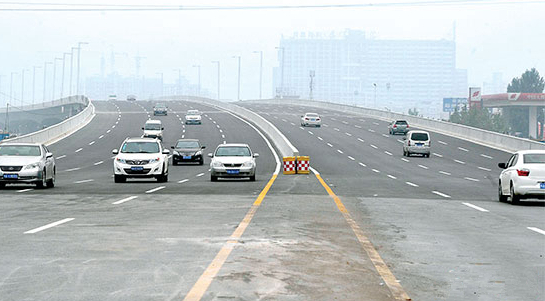

         主线标准段桥梁横断面设置:0.5m(防撞墙)+15.5m(车行道)+0.5m(防撞墙)+15.5m(车行道)+ 0.5m(防撞墙)=32.5m。
